高空作业车

国六东风22米高空作业车
底盘型号:
车型分类:高空作业车
浏览次数:次







销售热线:18727958885

销售经理:饶经理

公司地址:湖北省随州市南郊程力汽车工业园

产品详细介绍

/202109/1631932980_c66a2d251463a665f84a.jpg/202109/1631932980_04b201e627ae31177c8a.jpg/202109/1631932980_20e5f2aa0d2933849184.jpg/202109/1631932980_1dcc428b92860b5b958f.jpg

该车采用东风4500mm,轴距底盘,型号:EQ1185LJ9CDE 带空调、方向助力,由东风公司提供玉柴200马力发动机、康明斯210马力发动机,轮胎型号为295/80R22.5真空胎

主要特点:

1、臂架和支腿均采用高强度钢板HQ60/5.0对焊成型,受力大,强度高;

2、H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;

3、转台双向360°回转,采用了行星齿轮传动式减速机构;(具有自润滑和自锁功能)

4、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;

5、下车与上车互锁,操作安全、可靠;

6、上车操作通过节流阀实现无极调速;

7、吊篮采用外置拉杆机械式调平,更加稳定和可靠;

8、转台和吊篮设有启动和熄火开关,操作方便,节省燃油;

9、配置应急泵,发动机或者齿轮泵发生故障,可以用于应急收车;

/202109/1631932981_a848ee4e8716ca5a83a2.jpg

/202109/1631932981_ffb70888cccf24cf1cd8.jpg

/202109/1631932981_94515d6fb3d07728b1c8.jpg

/202109/1631932981_97c846dfa033e1815db3.jpg

/202109/1631932981_057613de9340384335ab.jpg


1高空作业车工作用途

通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。

2.  适用标准

    供货方应使用**新颁布执行的**标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。

10)CCAP-C11-01-2014  《强制形产品认证实施细则 汽车》

3、使用环境条件

1)海拔高度:    ≤**0米

2)环境温度:    -5℃ ~ +40℃

3)相对湿度:     ≤95%(25℃)

4)抗震能力:     地面水平加速度    0.3g

                 地面垂直加速度    0.15g

                 同时作用持续三个正弦波

                 安全系数       1.67

5)**大日温差:  15℃

6)日照强度(风速0.5m/s时):0.1W/cm2

7)**大风速:       ≤ 10.7m/s1



























4、 主要技术参数

车型号

HNY5110JGKE6

主要技术参数

底盘型号

长×宽×高(mm)

后悬

总质量(Kg)

轴距

发动机排放

EQ1185LJ9CDE

10370×2550×3950

2910

11200

4500

上装基本配置

臂架

臂架形式

三节折臂

材料

高强度钢板HQ60/5mm

臂架截面

四边形

起伏角度

0°-70°(相对水平面)

作业工况

**大作业高度

22m

**大作业高度时作业幅度

2.4m

**大作业幅度

9.6m

**大作业幅度时作业高度

11.3m

回转

双向360°连续回转

吊臂

**大起吊质量

**Kg

**大起吊高度

13m

**大起吊幅度

9.2m

起升机构

W15;单绳拉力800 Kg

钢丝绳

(60m)Φ8

吊钩

1T

支腿

支腿型式

前后H型

支腿材料

型材Q345B/5-10mm

支腿跨距

纵向(mm):6200,横向(mm):4000

液压锁

四个支腿都带双向液压锁

支腿频闪灯

4


车厢

材料

优质碳钢及型材,铺3㎜防滑花纹钢板

工具箱

**0*350*400;模具冲压门,带不锈钢门锁

围栏

Φ20不锈钢管

踏步

驾驶室侧带上下踏步

侧、后防护

优质碳钢冷弯型材;强度高

轮罩

注塑模具成型,美观,强度高

转台

立臂

低合金钢板拼焊组成

回转支承

单排四点接触球式带外齿,QWD 011.40.900

减速机

行星齿轮传动式,IHKN4B64E

马达

轴向柱塞马达;XM-F40

吊篮

额定载荷

≤200Kg

尺寸

长X宽X高(mm):1080X620X1**

调平形式

外置拉杆机械调平

保险带

一副

调平装置

机械调平,拉杆外置

液压系统

液压油箱

80L;带液位表

齿轮泵

定量泵,流量32ml/r

工作压力

带压力表;16MPa

液压阀组

集成电磁阀组

油缸

12只;带双向平衡阀或液压锁进行锁止,保证安全

操作系统

支腿

手动操作,各支腿可单独可调,上下车互锁

操作方式

手动和电动结合

臂架动作

转台和吊篮电动双位操作

发动机启动、熄火

转台和吊篮双位操作

发动机油门

手动拉线

油漆

知名品牌油漆;颜色光滑,线条美观;

标识及标牌

清晰、醒目、**不褪色

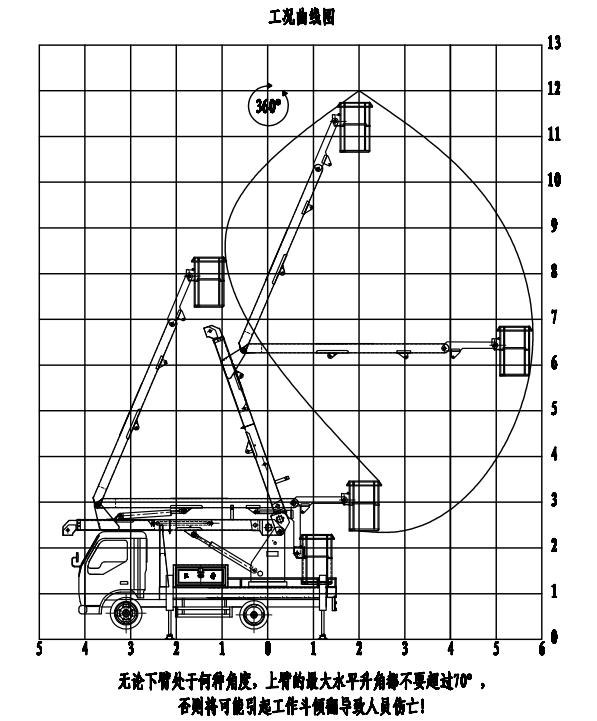

5、作业范围图

/202109/1631932981_72f8dadd25e48cf9d203.jpg

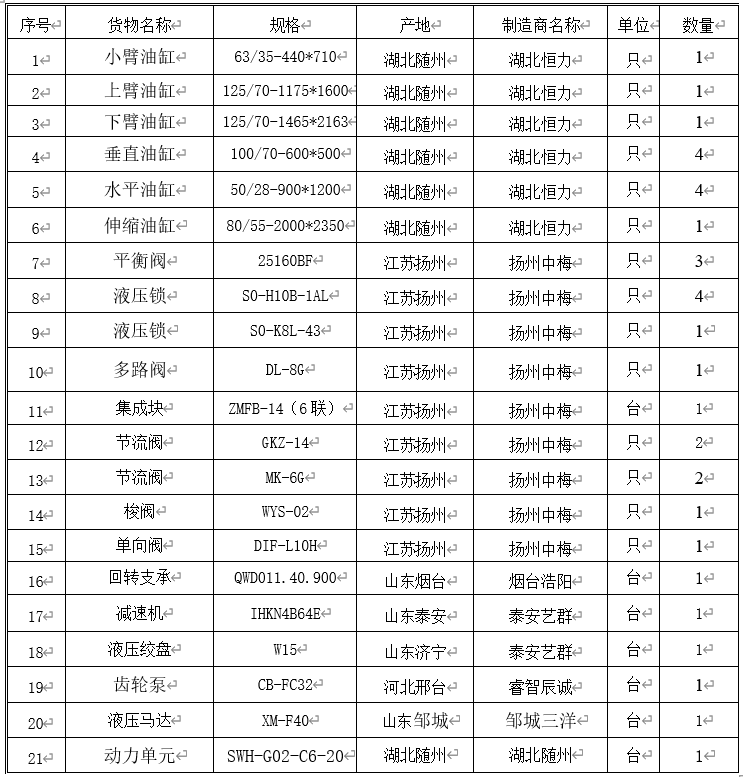

6、主要液压元件清单

/202109/1631932981_25e619d5264677174590.png
